电阻样品座

产品描述：

多电极电学样品座组成包括T型无氧铜样品座基座，PCB电路板无氧铜衬底板，PCB电路转接板。无氧铜衬底板与PCB转接板组装在一起，每次更换样品时，只需要将此组件从T型无氧铜样品座基座上拆卸下来即可。
恒温器内部的电缆线多采用极细的同轴电缆，电缆经常拆卸，还要保证其牢固可靠，这便成为这款样品座设计的挑战所在，在我们的设计当中我们采用了微小的FPC接头，每次只要拆卸FPC接头，就可以完成一组线与样品座的断开，方便恒温器内部电缆线与样品座之间断开。FPC接头与电缆线之间采用专业设备直接压制而成，工艺可靠、耐用性好，避免了人为焊线的不确定性和不可靠性。
为了满足不同的温度测试需求我们有标准环氧PCB板和高温陶瓷PCB板两种选择。

特点介绍：

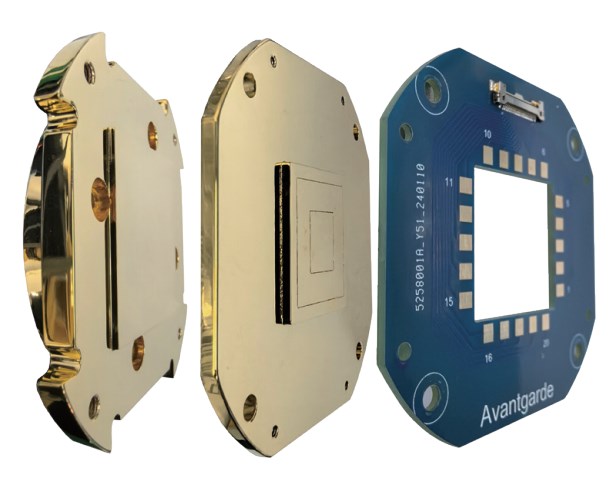

■ 样品座组成：T型无氧铜样品座基座，PCB电路板无氧铜衬底板，PCB电路转接板。
■ 样品更换方便：可将无氧铜衬底板与PCB转接板组件直接从样品座基座上拆卸下来，恒温器电缆可以通过FPC接头或DIP接头直接与PCB电路板断开，操作方便简单。
■ 样品引线：可以直接将样品电极连接引线到PCB电路转接板上的电极点，PCB电路板通过FPC或DIP结构直接与恒温器中的电路导通。

产品参数：

型号	SRSH	SRSH-H1	SRSH-H2
适用于设备	各种液氮液氦低温恒温器、闭循环低温恒温器
适用于最高温度	300K	500K	800K
结构	无氧铜基座+无氧铜衬底板+PCB电路转接板		无氧铜DIP母座+无氧铜衬底板+DIP陶瓷电路转接板
PCB电路转接板	环氧PCB	陶瓷PCB	DIP陶瓷电路转接板
电极数量	20（30，40可选）		24
测试电缆连接方式	PC接头	PC接头（高温焊锡）	单根冷压在DIP陶瓷电路转接板上
样品形态	薄膜、规则块体
样品尺寸	10mm*10mm(也可根据客户需求定制）
漏电流	小于 1pA@1V 注明：使用低温同轴电缆和三同轴真空接头 小于 10pA@1V 注明：使用低温同轴电缆和 BNC 或SMA真空接头
